AV-3900智能電教分體式中控
 |
|
【音響網資訊】

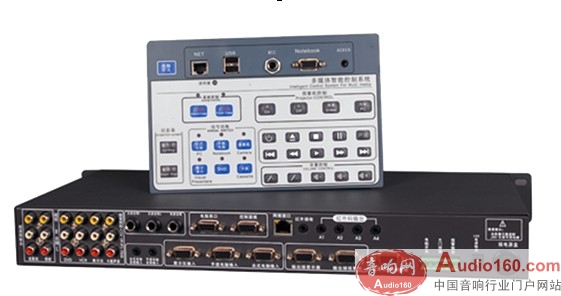

AV-3900智能電教分體式中控
AV-3900是一款高集成的中控系統產品。該產品不僅可以進行AV/VGA信號的切換，而且可以對多種控制端口編程。它集中系統、矩陣和電源控制器的功能于一體，性能穩定，能夠勝任電教室和多媒體會議室等中小型系統工程。采用1U緊湊結構設計，控制面板使用防火PC材料，可以嵌入桌面，也可以安裝墻上。AV-3900具有功能齊全，性能穩定，使用簡便的特點，是多媒體投影教室理想的選擇，其優異的性價比特別適合教育和培訓行業客戶大批量使用。
面板表面尺寸219×143mm， 面板開孔尺寸202×139mm，
功能介紹
◆ 內嵌式紅外學習功能，無須配置專業學習器，使用更簡單，學習更可靠；
◆ 采用一鍵式聯動控制管理功能；
◆ 4路獨立可編程紅外發射接口；
◆ 內置兩路麥克風非平衡式輸入。4路立體聲音頻線路輸入，1路獨立的平衡式立體聲音頻輸出或者2路獨立的非平衡立體聲音頻輸出。輸出音量可在控制面板調節。
◆ 內置投影機燈泡檢測延時電路，投影機、屏幕智能操作功能，實現自動升、 降屏幕，自動延時關閉投影，并能自動鎖定投影開/關按鈕，避免錯誤的頻繁開關操作損壞投影燈泡。
◆ 內置4x2視頻矩陣切換，并帶預覽功能，視頻頻寬高達150MHZ；
◆ 內置3x2 VGA帶400MHz長線驅動器(帶數碼展臺輸入)；
◆ 內置電動屏幕、投影機延時電源、設備電源控制；
◆ 1路獨立可編程RS-232控制接口，可采用RS-232通訊方式控制投影機；
◆ 內置專業數碼音量、音色控制模塊；內置網絡模塊插槽（可選配網絡模塊）支持遠程網絡控制；
◆ 豪華C++版控制軟件，全面支持Windows9x/2000/XP/NT操作系統，內置多種投影機RS-232控制代碼；
◆ 可以導入導出設備紅外碼，方便保存和批量安裝；
◆ 專用電源盒：采用開關電源，強弱電分離帶投影機電源、電動幕升降電源
◆ 隱藏式控制面板,符合人體工學設計，結構緊湊、美觀、安裝簡易，
◆ 并起到防塵、防水作用。
◆ 獨立式開關箱設計，有效防止電磁干擾。
◆ 采用嵌入式設計，硬件采用SMD表面貼片安裝技術，系統穩定性高。
◆ 中控主機、控制面板、開關箱之間采用RS-485接口，保證長距離可靠通訊。
◆ 可選支持網管系統軟件，通過網管系統可對被控設備實現遠程管理、狀態查詢、防盜監控等功能。
技術參數
視頻
增益：0 dB
帶寬：100MHz (-3dB),滿載。0 - 60MHz ：≤+0.1dB--0.1dB
分離度：-50dB @5MHz, -45dB@10M,
切換速度：200 ns(最長時間)
信號類型：復合視頻(CVBS)
輸入接口：4路RCA
輸出接口：2路RCA
最小/最大電平：2.0V p-p
阻抗：75 Ω
音頻
增益：0dB
頻率響應：20 Hz ~ 20 kHz, ±0.05DB
總諧波失真+噪聲：0.03% @ 1 kHz （額定電壓下）
信噪比（S/N）：>80dB
立體聲分離度：<-80dB @ 1 kHz，滿載
共態抑制比（CMRR） >75dB @：20 Hz ~ 20 kHz
信號類型：立體聲，不平衡接法
輸入接口：4路RCA 2路3.5MM立體聲接口
輸出接口：2路RCA
阻抗：輸入：>10 kΩ（不平衡），輸出：50 Ω （不平衡）
電腦信號
輸入接口：3路VGA 15HD接口
輸出接口：2路VGA 15HD接口
輸入電平：0.5V- 5.0V p-p,:
輸出電平：4.0V-5.0V p-p
阻抗：輸入：75Ω 輸出：75 Ω
通訊參數：波特率：1200 數據位：8 停止位：1
規格
工作電壓：AC100V/220V選配
工作環境溫度：-10° ~ +60°C
外形尺寸：485(L)X171(W)X45(H)
重量：約2kg
應用技術
一站式智能集中控制：
通過中控的紅外編碼學習后，用控制面板、控制軟件、選配遙控器都可以控制所有的AV設備。
支持多路信號輸入，一鍵式選擇輸出。
投影儀作為中控的輸出設備，中控專業版提供了4x2視頻矩陣、3x2RGB、可以自由切換多路的數字和模擬視聽設備。
支持投影儀自動切換信號，若投影儀不支持VGA信號和VIDEO信號的自動切換�？赏ㄟ^中控控制軟件的“投影儀向?qū)А痹O(shè)置簡單的參數就可以讓投影儀自動切換信號。
控制電動屏幕， 提供電動屏幕接口，可以控制其升降停。
關機自動斷電，有兩路交流電的輸出可以接投影儀和插座，自動關機后關閉包括中控自身在內的所有設備的電源供應。
自動保護投影儀，通過中控可延時一定時間后切斷投影儀的供電，避免了投影儀燈泡沒有冷卻就關閉電源導致縮短燈泡壽命的事故。選配強電控制模塊，實現對燈光和強電的控制。
采用高速DSP芯片作為處理器，低功耗，高穩定性， 24小時不間斷工作。
穩定的安防報警功能，同時支持本地報警和網絡報警。
教學分工更為明確：多媒體教學工作統一由教學電腦完成；非教學工作由多媒體網絡中控完成（例如：監控、安防報警、外設控制等）。
強大的外設控制功能：多媒體網絡中控可以分別控制多臺紅外接收設備（例如：電視、投影機、錄像機、DVD機）；同時可以控制多臺串口設備（例如：單教室控制多臺不同型號的投影機）。
監控編碼功能直接由DSP電路板完成（非PC主板插卡式架構），可24小時不間斷工作，高穩定性，可實現教務管理，校園監控等功能。
多媒體網絡中控具有接收數字音頻廣播功能。主控中心可以同時向所有多媒體教室進行數字音頻廣播。
強電、弱電徹底分離，將中控內部的電磁干擾降到最低，最大限度保障，多媒體網絡中控穩定運行。
實現教室資產管理，可對計算機軟/硬件使用情況，投影機燈泡使用時長進行統計。
廣州市贏溢電子有限公司 的AV-1200和AV-3900控制系統都屬于高性能中央控制系統。所有內部電路板采用SMD表面貼片安裝技術，無故障操作時間長。中控主機與強電開關箱采用分離式設計，且主機、強電開關箱、控制面板之間采用RS-485接口，保證長距離可靠通訊。配合AVA的一系列應用程序，將控制系統和網絡資源整合，為基于網絡的教育用戶帶來有效的教室管理解決方案。
