新 品 推 薦
簡 單 ▪ 穩 定 ▪ 高 效

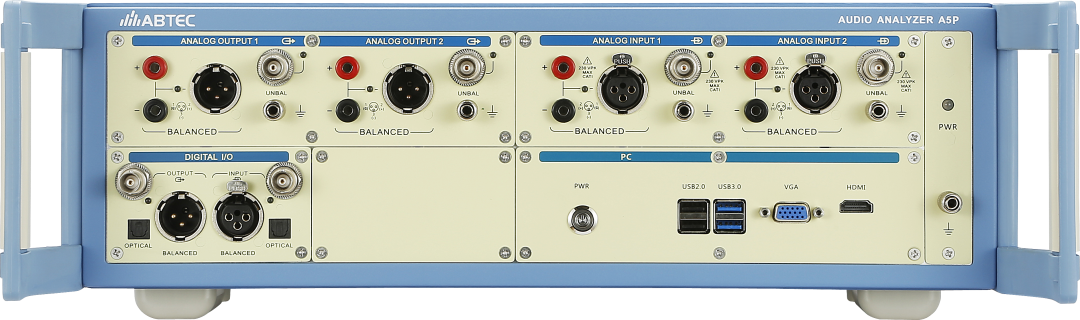

A5P是ABTEC最新推出的一體化音頻分析儀，即將音頻分析儀A5與測試電腦(PC)集于一體，在優化測試系統組成的同時提高系統的穩定性與兼容性。
關 鍵 特 性
1. 高性能模擬2通道音頻分析儀
A5P與A5具有同樣的性能指標, 典型-108dB的THD+N表現, 使其滿足絕大部分研發與生產測試要求, 可用于眾多音頻產品的指標評測。
2. 支持數字接口(DIO)
DIO通過平衡(XLR)、非平衡(BNC)和光纖接口分別提供AES3,AES/EBU、SPDIF以及TOSLINK等數字輸入輸出。
3. 自帶PC端
配置高性能處理器, 支持多個USB與高清視頻接口, 外接顯示器、鼠標、鍵盤即可組成測試系統。
圖片
4. 免代碼的自動化及全面API接口
ATC軟件支持項目自動測試, 并提供全面API接口供用戶二次開發, 支持LabVIEW, VB.NET, C#.NET, Python等多種編程語言。
5. 通用軟件平臺
所有儀器采用相同控制軟件, 測試結果與設置易分享, 并支持多格式的圖形報告、結果PASS/FAIL判定等, 使測試更簡單方便。
性 能 指 標
系統性能
殘余THD+N(20kHz BW)：-108dB
信號源指標
正弦信號頻率范圍：0.1Hz-80.1kHz
頻率精度：3ppm
互調失真(IMD)信號類型：SMPTE,MOD,DF
最大輸出幅度(平衡式)：21.21 Vrms
幅度精度(1kHz)：±0.03dB
平坦度(20Hz–20kHz)：±0.008dB
模擬輸出配置方式：Unbalanced & balanced
最大數字輸出采樣率：216 kHz
采樣精度：3ppm
位數：8-24 bit
分析儀指標
最大額定輸入電壓：300Vrms(bal)
最大帶寬：90kHz
互調失真(IMD)測試功能：SMPTE,MOD,DFD
幅度精度(1kHz)：±0.03dB
幅度平坦度(20Hz–20kHz)：±0.008dB
殘留輸入噪音(20kHz BW)：1.3uV
獨立諧波分析：d2–d10
最大FFT轉換長度：1.2M點
DC 電壓測試：Yes
PC性能
端口：2*USB2.0/2*USB3.0/1*VGA/1*HDMI
功能：Intel®6代Skylake-U/7代Kabylake-U處理器
2*SO-DIMM DDR4 2133MHz Max32GB
VGA、HDMI/EPD2、LVDS/EDP1三顯同/異
硬盤：M2接口，256G
內存：DDR4 2133 8GB
測 試 軟 件
A5P搭配ATC 2.0測試軟件, 提供兩種易于使用的模式：序列模式與工作臺模式。

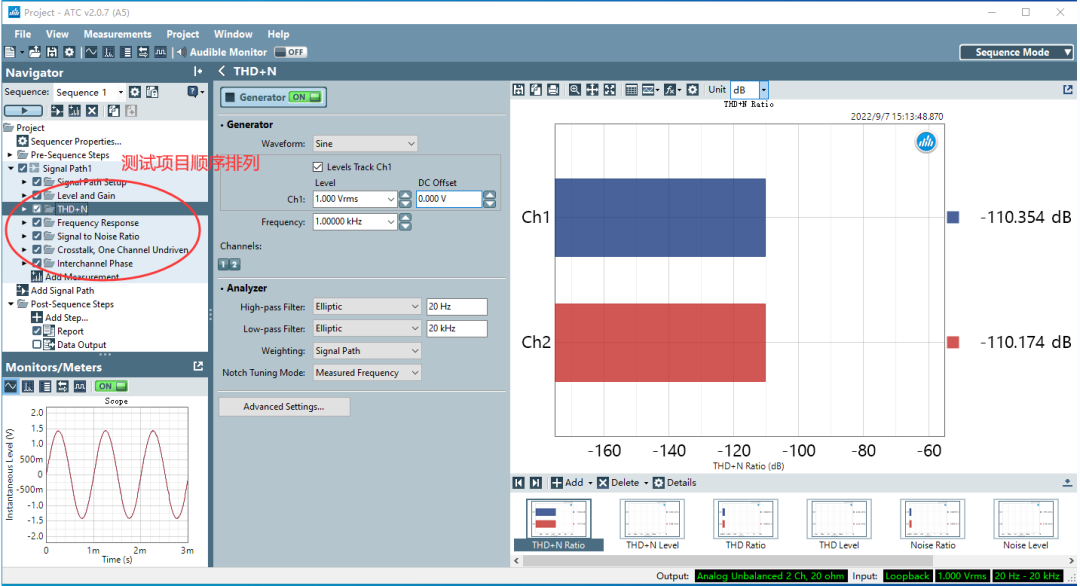

1. 序列模式
實現快速、無代碼的自動化測試, 允許用戶對測試項進行選擇排序, 自定義設置測試參數與結果上下限, 自動判斷結果PASS/FAIL并生成多格式測試報告, 該模式在生產或制造測試應用中非常有效。

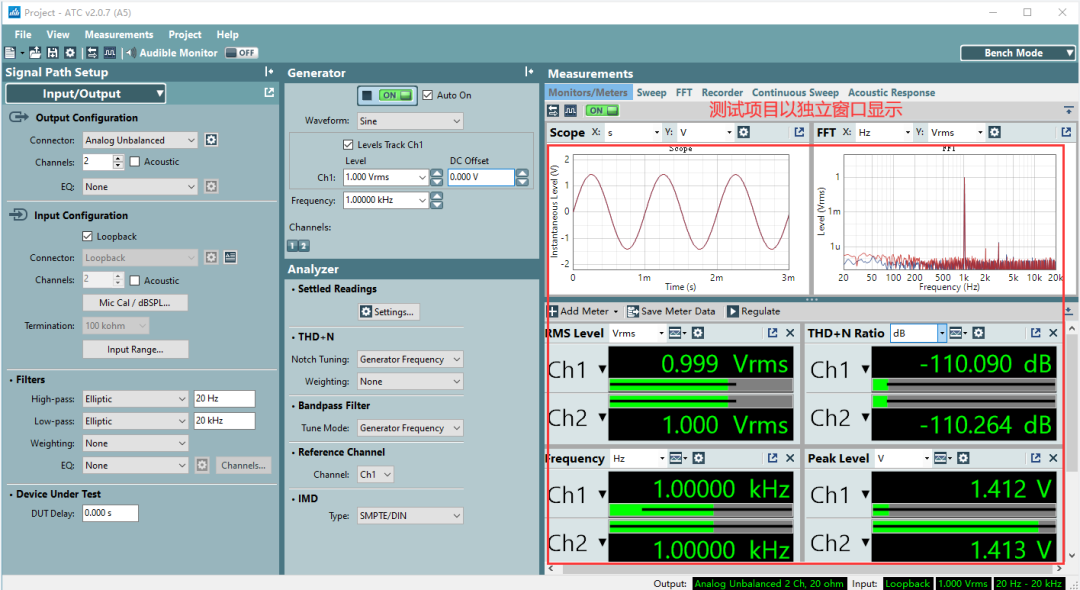

2. 工作臺模式
為用戶提供可配置的信號發生器、分析儀、多種儀表、全面的掃頻測試、時間記錄器以及連續掃描與聲學響應測試, 各部分以獨立窗口顯示, 為實時觀察待測品狀態提供了更大的靈活性。
|
