新加坡濱海盛景（Marina One）的兩座A級寫字樓的出現強化新加坡的東南亞金融中心地位，這座位于獅城新金融區的新地標由世界著名德國建筑師Christoph Ingenhoven設計。搬遷到濱海盛景東西兩座30層商業大樓的企業現在可以利用336人的禮堂和兩間122人的會議室，以滿足他們包括召開發布會、會議和路演等業務需求。

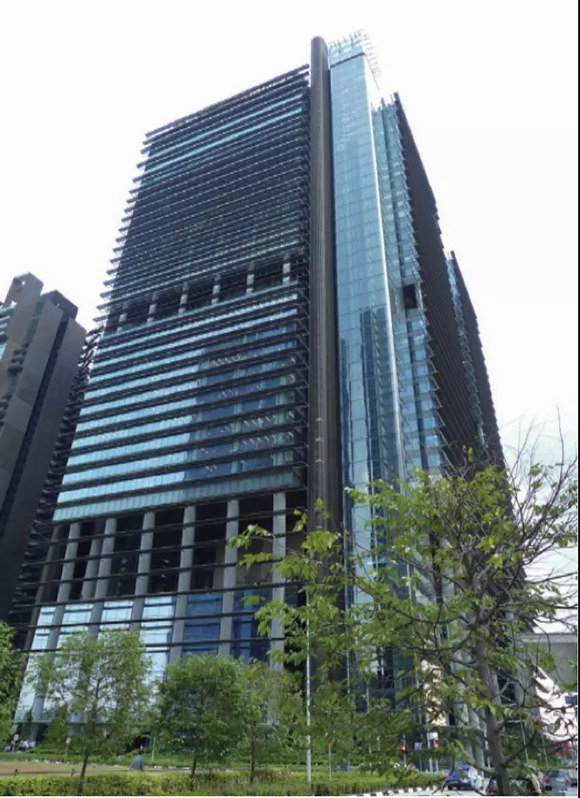

新加坡濱海盛景寫字樓外景
EAS系統集成公司自1982年成立，近年來在本地音視頻領域的存在感越來越強，他們具備豐富專業知識，公司的項目經理Chester Tan及其團隊甚至把總面積為15m x 19m的復雜裝飾融入進禮堂的內飾設計中。禮堂安裝有木制的舞臺，大多數活動將在這里進行，地板上設有多塊活動面板，可以把舞臺上的音頻和VGA、HDMI視頻輸入信號傳送到禮堂后方控制室里的調音臺。

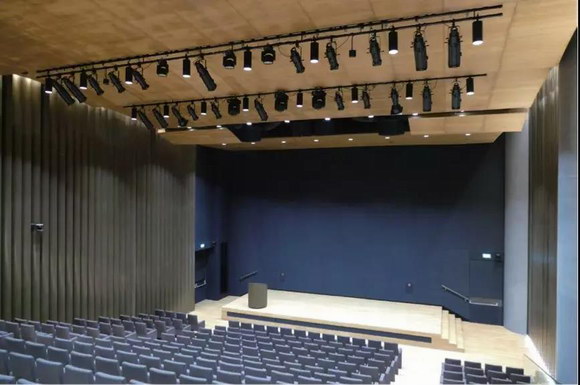

由EAS系統集成公司打造的新加坡濱海盛景禮堂一角
Yamaha QL5 32通道控制臺用來接收經過DME64 DSP引擎處理的麥克風輸入，該引擎配備一塊MY16-AE插卡和三塊MY4-AEC擴展卡，每塊插卡可以分別提供16條輸入/輸出通道的AES/EBU接口和12個聲學回聲消除通道。一臺八進八出MTX3單元預裝了適用于不同房間功能的DSP參數。音源方面提供有TASCAM CD-200播放器以及眾多Sennheiser e945和e965心形電容手持話筒，以及經由天線分配器/分配系統增強的ew 522領夾式和ew 335手持式無線話筒。
一套R(shí)enkus-Heinz左-中-右三聲道主擴聲系統被小心的隱藏在聲學反射板吊頂上方，系統中包含有七只Varia VA101-22模塊化點聲源陣列，低音效果由兩臺IC118S-R 18英寸超低音揚聲器得到補充。由兩臺Lab.gruppen IPD 2400功放推動的四只Renkus-Heinz CFX42雙4英寸揚聲器被用于臺唇部位的前區補聲部分，另外三只TRX61 6.5英寸全頻單元?jiǎng)t作為后方補聲使用。最后，由三臺Lab.gruppen IPD 2400功放驅動的共計六只Renkus-Heinz CFX121M返聽音箱可以提供給舞臺上的演講者和表演者使用。
現場還為聽障人士提供了共計48塊Williams Sound WIR RX22-4雙通道接收器和頸環式拾音線圈耦合器。四塊TX9紅外發射器可以從MOD 232雙通道紅外調制器獲得清晰信號。兩臺Furman CN-3600 SE時序電源為設備提供電涌保護以及順序通/斷電功能。
Christie D4K2560 22,500流明投影儀被固定在后方控制室中，可以處理從簡單的演示到電影體驗等各種視頻內容。Remaco的6.5米x3.7米拉線張力電動投影幕可以在Crestron CP3的控制下回收到舞臺后部。兩臺Christie HD14K-M 10,000流明投影機配合兩塊Remaco 3m x 1.7m電動投影幕構成了一套左右雙通道視頻系統。Analog Way SmartMatrix和Expander 16無縫切換器在視頻系統中發揮了核心作用，可以通過一塊具備15.6英寸觸摸屏的Vertige VRC300控制臺控制接收所有視頻輸入和輸出。

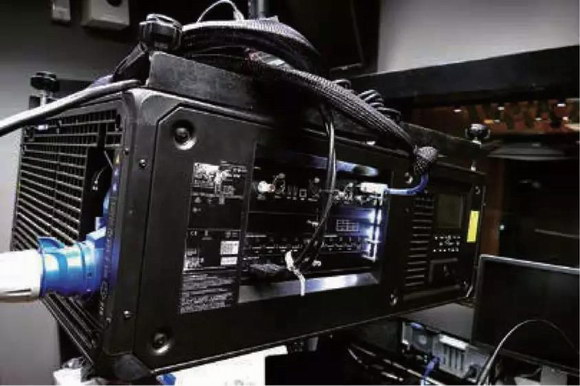

科視D4K2560投影機
“我們面臨的一個重要挑戰是要在禮堂的有限空間里安裝一塊6.5m和兩塊3m投影幕�！盩an解釋道，“經過與屏幕制造商Remaco的深入討論，我們?cè)O(shè)法定制了屏幕模具，在方便安裝的同時不會影響屏幕的性能表現�！�
在舞臺上的演講者可以通過接入了Cat-6a網絡的Crestron DMTX-200-C發射器使用VGA和HDMI視頻輸入。除了藍光播放器，禮堂還配備了PTZ攝像追蹤系統，可將四臺Panasonic AW-HE120電動攝像機連接到AW-RP50控制器。顯示器方面除了三塊Remaco屏幕還安裝有46英寸Panasonic和22英寸Samsung顯示器。

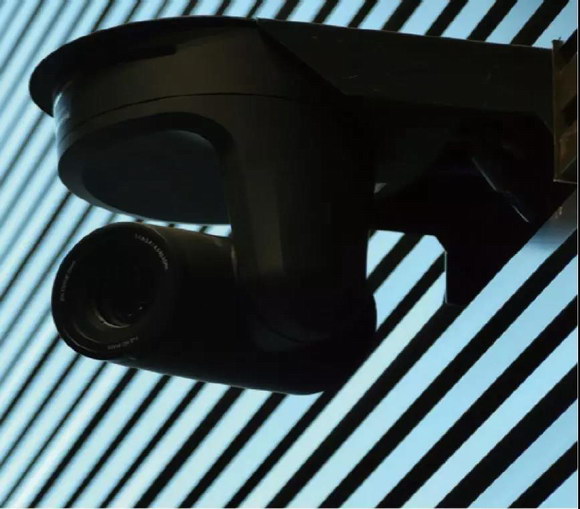

松下AW-HE120高清攝像
為了堅持自身標志性舞臺燈光設計，EAS安裝了配有22只ETC Source Four Cool Beam聚光燈的兩根燈桿。在ETC Ion燈控臺的控制下，另外有六只Martin Mac 350 Entour輪廓燈和Aura柔光搖頭燈經過編程可以在歡迎重要嘉賓登場時使用。
為了在會議室達到靈活的房間組合功能，EAS為這里的音頻機架加入了Biamp TesiraForté AVB處理器。兩臺10進/6出DSP處理器提供矩陣信號分配，并為各種房間組合預置了DSP預設。音頻輸入采用了與禮堂相同的Sennheiser麥克風和TASCAM CD-200播放器。吸頂揚聲器方案由兩臺Lab.gruppen E 4:2功放和18只Tannoy CMS 603DC 8英寸組成，可以滿足大部分會議功能。與此同時還有由單臺Lab.gruppen C 48:4功放在8Ω模式下推動的左右聲道VS12.2Q 12英寸壁掛式揚聲器，可以配合視頻內容為會議現場提供更高的聲壓級。Sennheiser ME 34鵝頸話筒被安裝在一個移動講臺上，可通過房間的多種地插把信號傳輸?shù)浆F(xiàn)場以外的地方。
作為視頻系統核心的Crestron DM-MD16X16數字矩陣切換器被連接到兩臺Panasonic PT-DZ13K 12,000 ANSI流明和兩臺PTDZ680 6,000 ANSI流明投影機，屏幕采用Stewart Filmscreen電動屏幕。幾臺Crestron DM-TX-200-C發射器被連接到各個地插和墻插信號面板，可以接駁VGA視頻、音頻和HDMI輸入信號。系統中還加入了兩臺WolfVision VZ-9.4F視覺轉換器和藍光播放器。視頻會議部分采用Avaya Radvision XT5000系統，相連的全景攝像機采用Panasonic AW-HE130 PTZ。
新加坡的天際線仍在不斷發展變化，濱海盛景這時加入進來，儼然成為EAS在音視頻和照明領域的另一個標桿工程。
|
