國內著名的聲學研究學府----華南理工大學，最近增添了一套多聲道實驗系統，該系統將用于建筑聲學方面相關的研究。為建筑聲學搭建了一個高品質的研究平臺。本項目由致力于系統創新的傳新科技配合設計及完成系統集成。傳新科技再一次為高端學府提供了高質量的音頻系統解決方案及技術服務。
由于系統需具備快速拆卸、拆卸、調試的能力，同時支持落地支撐安裝及懸吊安裝的多種安裝方式。這為系統設計和設備選型帶來了巨大的挑戰。傳新科技根據多年的系統設計經驗為華南理工大學提供了有效的解決方案。

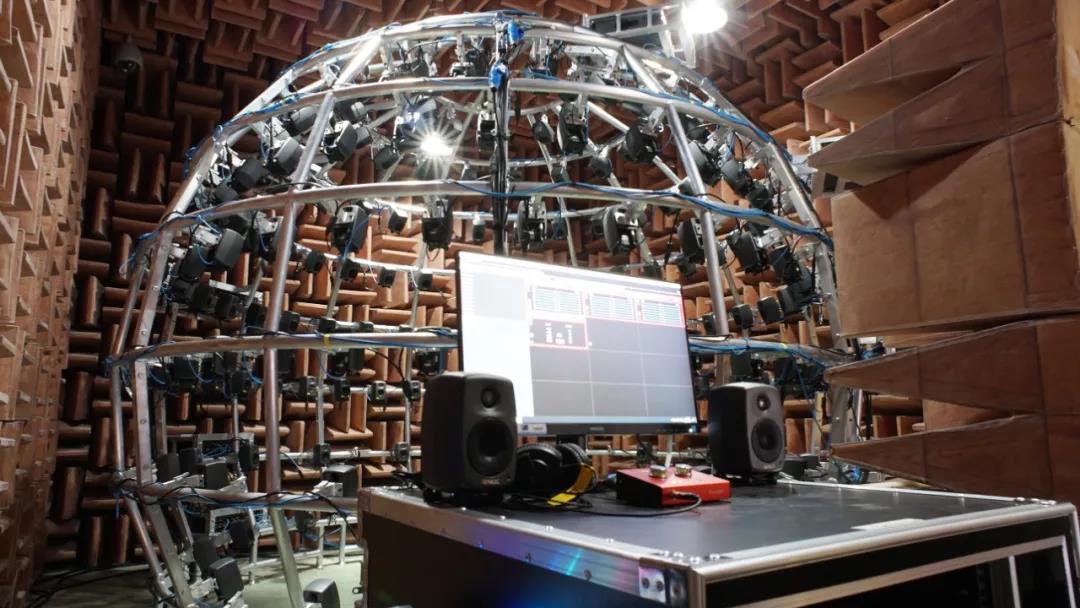

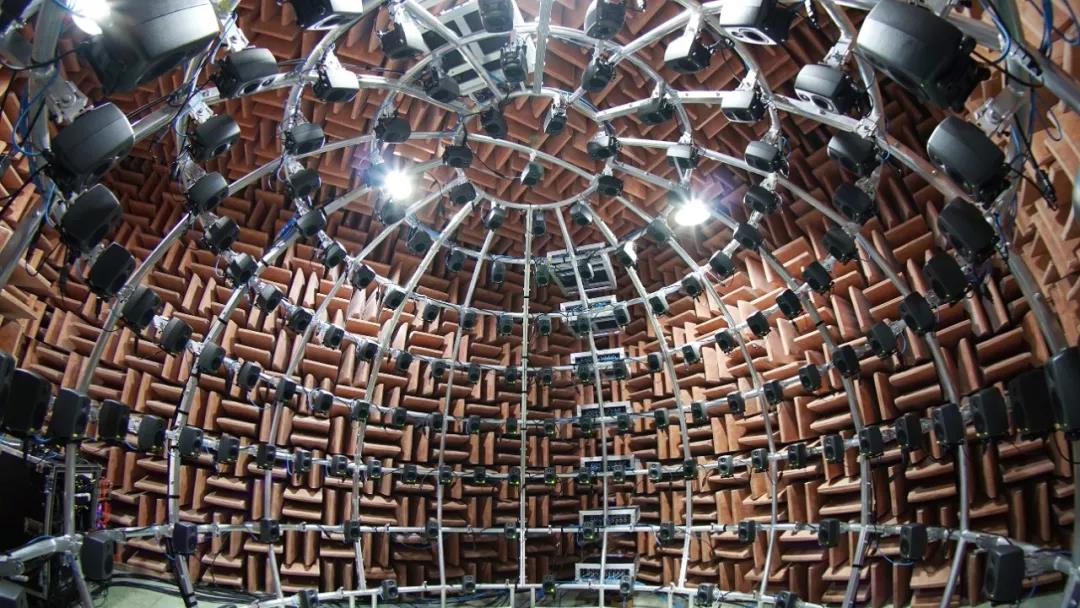

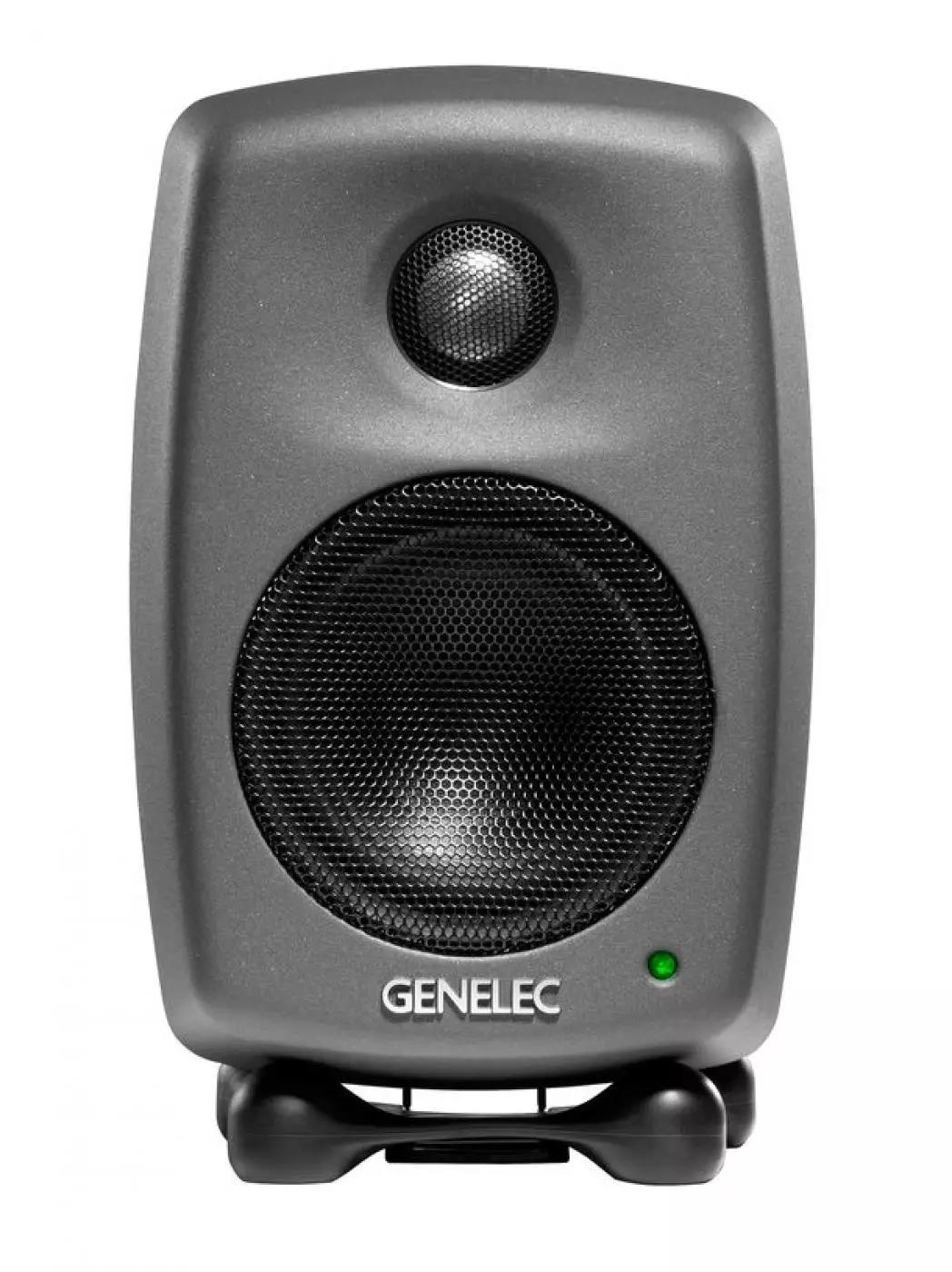

這是一個龐大的音頻系統。系統中使用了200只Genelec 8010A有源監聽揚聲器。揚聲器按照特定的比例均勻地分布在球形支架內。華南理工大學的趙教授：“Genelec的頻響特性、音質及一致性讓我們放心使用它。”的確，需要200只音箱保持高度的一致性的確是一件難事。Genelec 8010A平直的頻率響應和穩定的一致性是Genelec的一大特點。同時，超低的返修率也讓系統搭建變得輕松。在本次項目中，200只Genelec 8010A的損壞率為零。這是一個極具震撼力的簡單數字。

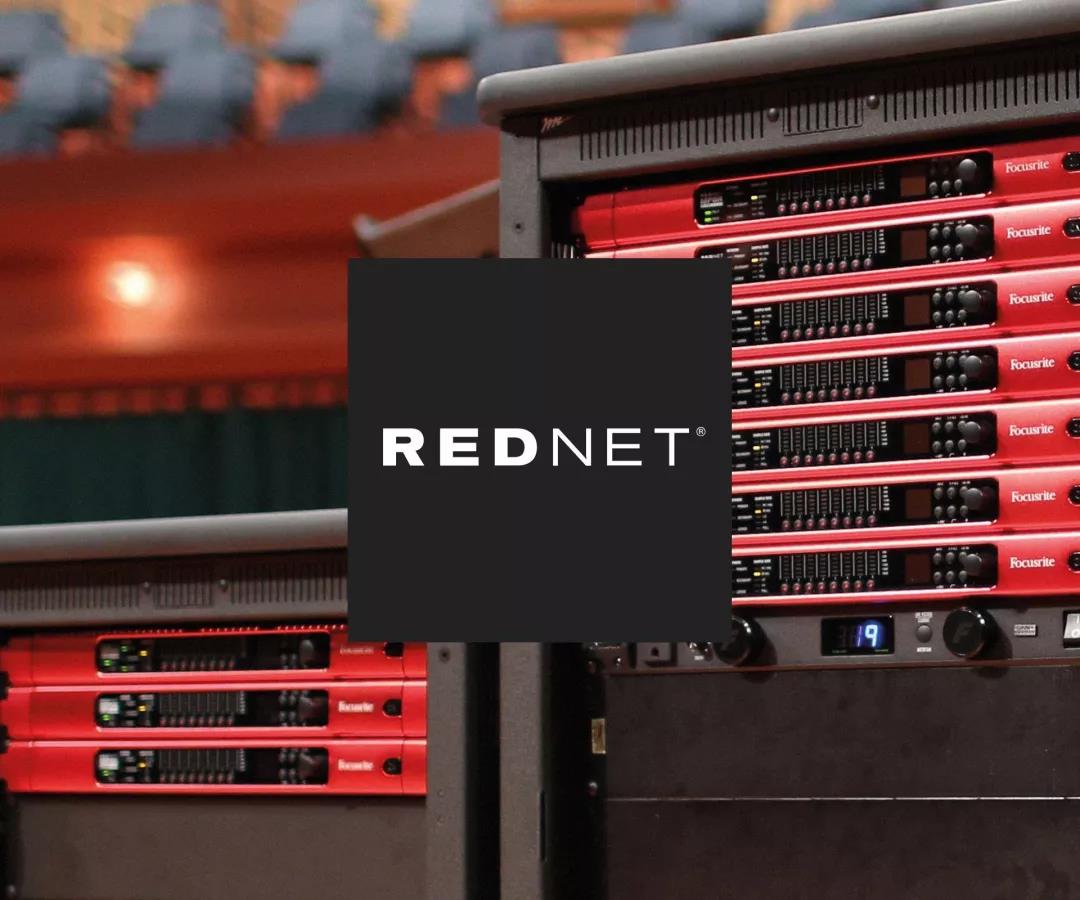

系統要求每只揚聲器都有獨立供給的信號。面對擁有200只揚聲器的龐大音頻系統，也需要能支持龐大通道數量的信號傳輸系統。本次傳輸系統主要使用Focusrite的PRO系列產品。Focusrite的REDNET PRO系列基于audio-over-IP，采用Dante™協議。PRO系列具有豐富的接口供選擇：MADI, AES3, 模擬線路輸入/輸出, 遙控話放等。同時具備多種安裝介入方式：PCIE、DigiLink、RJ45等。REDNET PRO系列產品最高采樣率可達192k Hz。
利用Dante™的靈活性，F(xiàn)ocusrite的IP音頻設備提供了一種模塊化方法來構建您的音頻解決方案，無論是后期制作，廣播，現場聲音還是錄音室。該系列包括我們最好的遙控麥克風前置，最佳轉換和多種PC接口選項。RedNet接口提供一系列專用的IP音頻接口，包括MADI，AES3，模擬，遠程麥克風前置，以及冗余電源和網絡連接的選項。紅色接口提供一體化音頻解決方案，包括32x32 Dante I / O和Pro Tools | HD™連接和最新的Thunderbolt接口技術。我們的許多接口也符合AES67標準; 請訪問產品頁面以獲取更多信息。我們所有的IP音頻設備都與標準的第3層IP網絡兼容; 實際上，幾乎每個設施都可能已經擁有兼容的基礎設施。只需添加以太網電纜和網絡交換機即可構建音頻網絡。

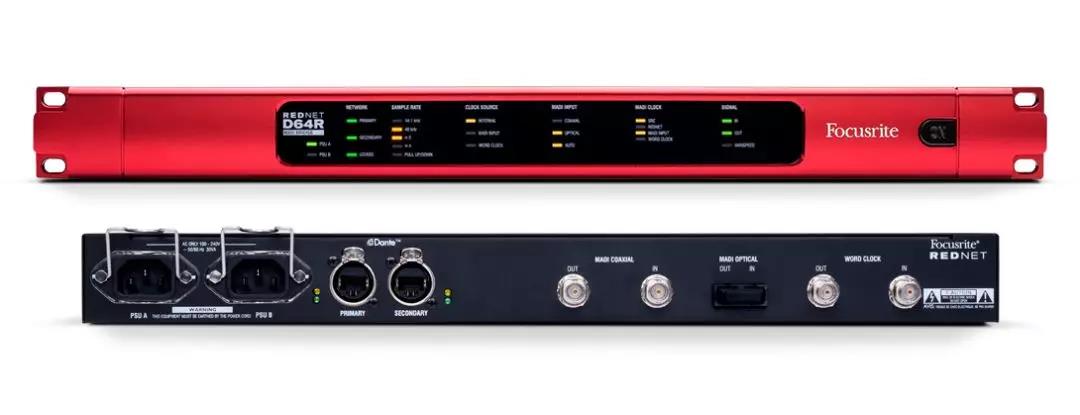

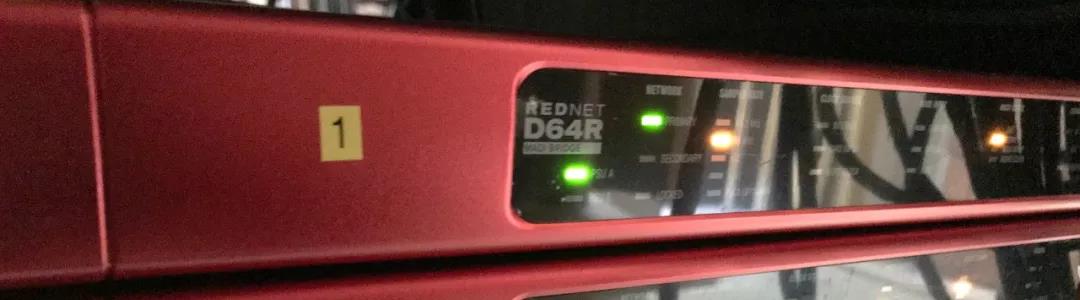

本次選用了REDNET PRO D64R用于信號格式轉換接口。REDNET PRO D64R支持MADI信號與Dante信號的相互轉換。支持64通道 @ 48k Hz，32通道 @ 96k Hz。同時兼容BNC接口和光纖接口。選擇REDNET PRO D64R的重要原因是其強大的備份能力。
REDNET PRO D64R配置雙電源模塊，在供電方面有很好的保障。同時REDNET PRO D64R內置主備Dante接口。在建立Dante網絡時可組成主備網絡，確保信號的延續工作。

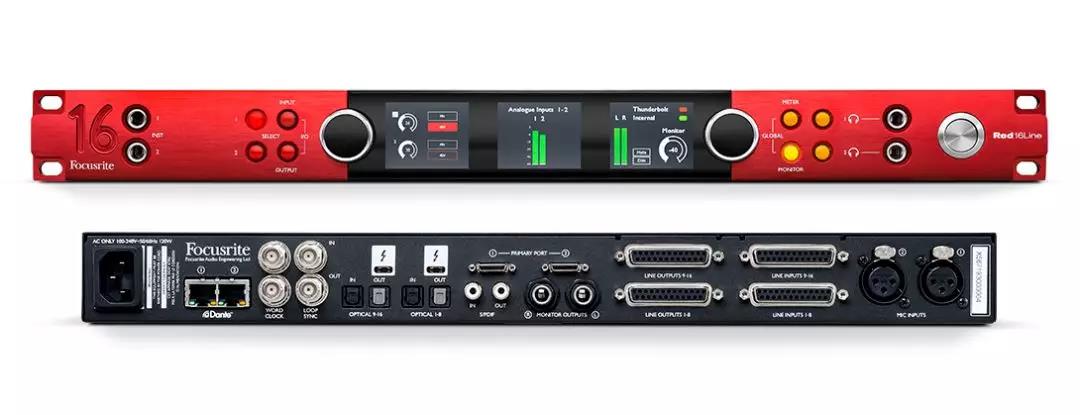

系統中使用RED 16LINE作為模擬信號轉換接口。RED 16LINE跟REDNET PRO D64R一樣，支持主備Dante網絡的接入。帶有16路模擬線路輸入，16路模擬線路輸出，兩路話筒輸入。同時前面板的耳機輸出便于監聽本機信號。
RED 16LINE是一臺強大的音頻接口，兼容多種信號輸入/輸出和信號對接。RED 16LINE除支持Dante外，還可以與Thunderbolt 3設備對接。同時配置DigiLink接口，可與Pro Tools HDX設備對接。

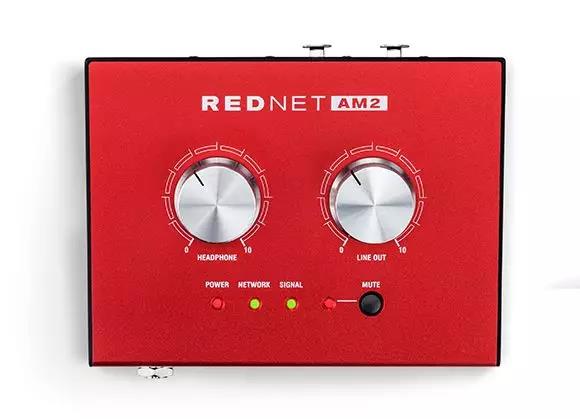

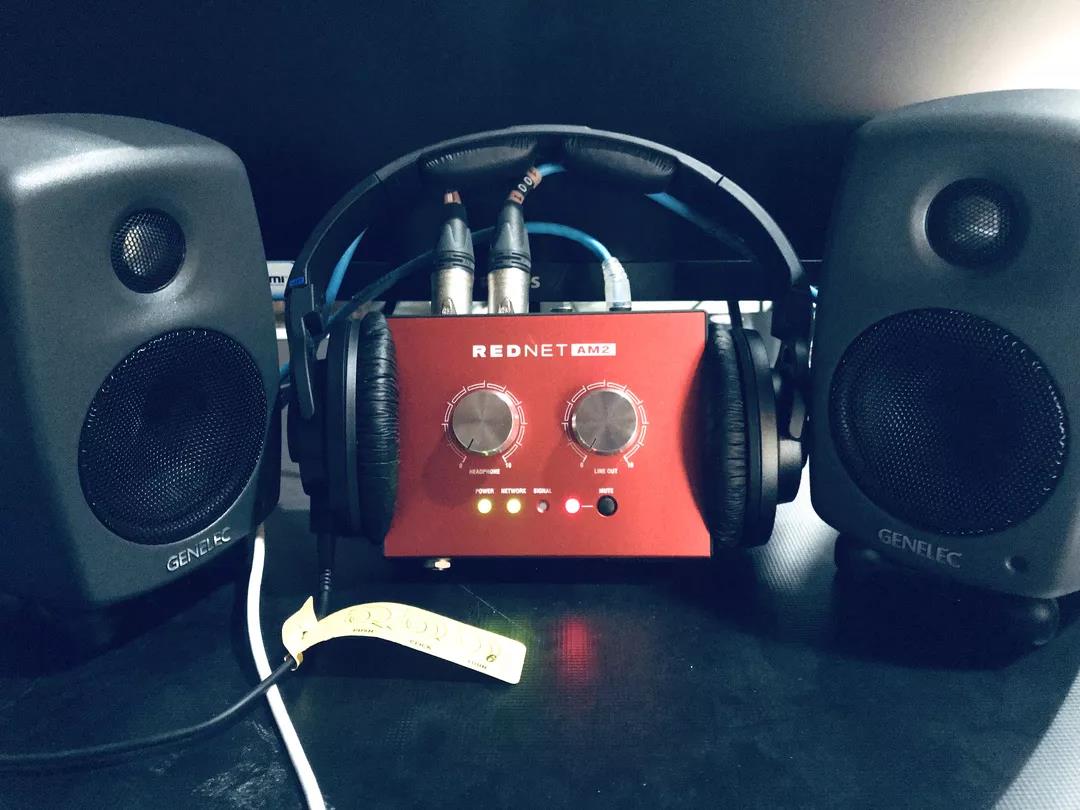

系統中還使用了REDNET AM2輕便式監聽模塊。REDNET AM2具備立體聲模擬線路輸出核耳機輸出�？杀憬莸貜腄ante網絡抽取信號監聽。

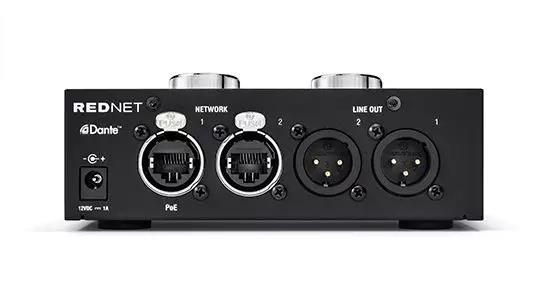

REDNET AM2的便捷更體現在其帶有PoE接口，只需插上網線便可使用，無需外接電源。多臺AM2還可以通過網口串接擴展，十分方便。

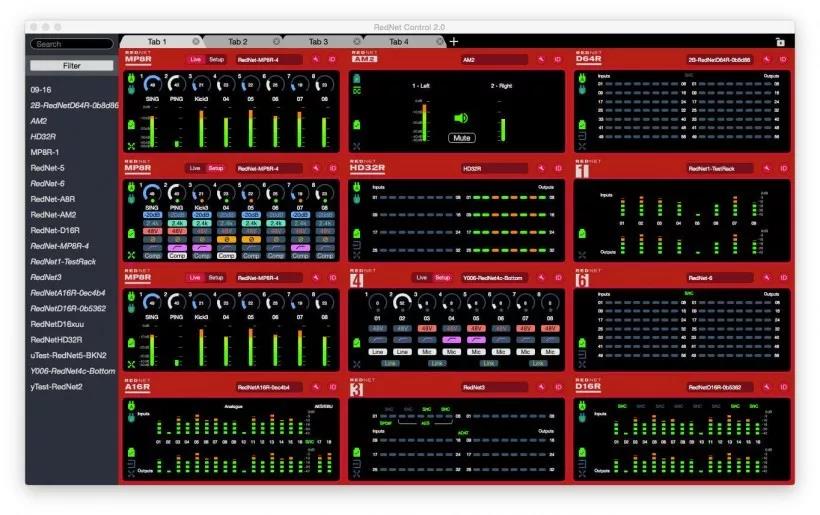

系統中使用REDNET Control 2軟件管理。所有REDNET系列產品可以通過電腦統一管理，為傳輸系統的管理提供了最大的便利。
得益于Focusrite傳輸系統，由音頻服務器經過多個處理環節到揚聲器，整系統僅經過1次D/A轉換。同時最大程度地簡化了布線的難度和工作量，同時Focusrite傳輸系統有效降低了干擾帶來的系統底噪。華南理工大學趙教授表示很欣賞Focusrite的產品和由其組成解決方案，這正是他們想要的音頻系統。
|
)
