2016年10月7日，浙江衛視聯合星空傳媒旗下?tīng)N星制作打造的大型原創專業音樂節目《中國新歌聲》，在國家體育場“鳥巢”舉行的總決賽圓滿落下帷幕。

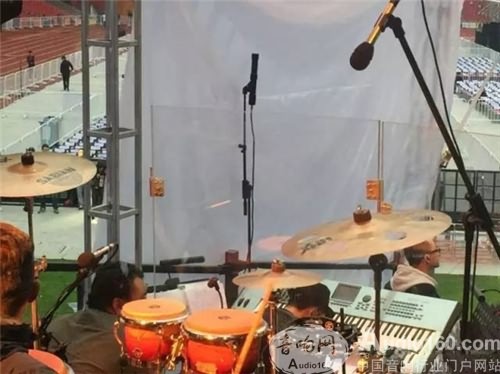

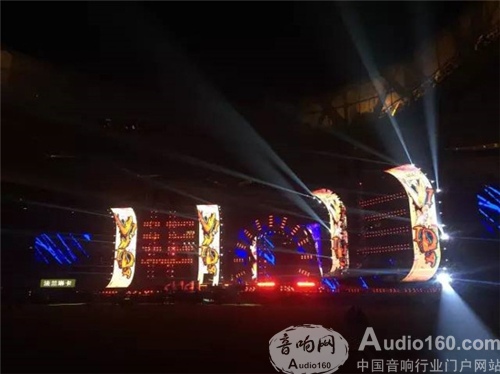

鳥巢彩排現場
這場視聽盛宴的音響設計由音響大師金少剛老師及團隊完成。舒爾無線話筒、無線返聽系統助力這場精彩演出，安恒利參與提供了設備和無線技術支持。系統使用了22通道的Axient無線管理網絡、10通道UHFR無線系統以及6通道PSM1000入耳式個人監聽系統。
在這場演出中，無線設備的數量、種類、品牌繁多，電磁輻射干擾源多，現場射頻條件復雜多變。
利用WWB6無線工作臺進行聯網頻率分析計算

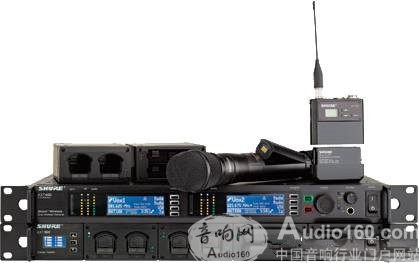

Axient無線管理網絡的卓越音質完美詮釋了聲音的藝術，演出中Axient無線話筒演繹的歌曲風格多種多樣，搖滾、說唱、流行音樂甚至Beatbox都表現完美，使人身臨其境，其聲音效果令錄音師大為贊嘆，收到一片贊譽。
Axient無線管理網絡的強大性能，保證演出無線部分的使用萬無一失。這場演出無線系統所有設備由網絡連接，聯網通道掃描，設備各項狀況都可被監控。AXT600頻譜管理器持續不間斷地監控射頻環境，并對頻率進行評估、排序以及分配， 確保整個無線系統隨時處于安全的工作頻率之下。
依靠頻譜管理器，Shure Axient®可實現獨一無二的干擾檢測和規避功能。在射頻發生干擾時發出警報，通過對頻譜管理器的處理，整個受干擾通道自動在幾毫秒內轉道到一個清晰無干擾的兼容頻率。讓重大干擾問題不易察覺。
由于現場情況復雜，在演出中Axient實際遭受的干擾高達200多次，但Axient智能無線網絡完美應對了各種突發狀況。保證了演出正常進行，信號毫無瑕疵。
如圖所示為部分遭受干擾警報

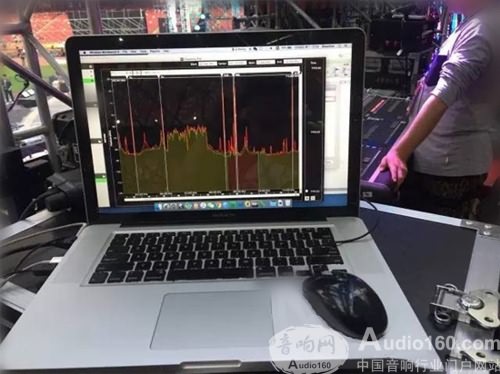

WWB工作臺軟件實時監測到Axient無線管理網絡遭受到200多次攻擊。

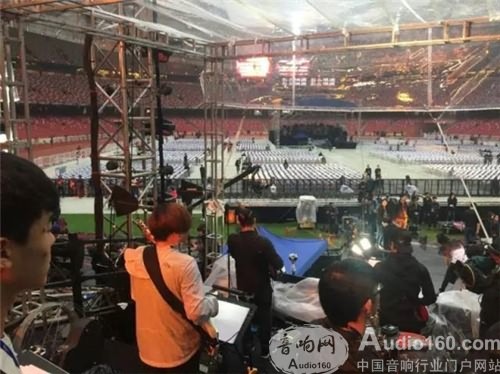

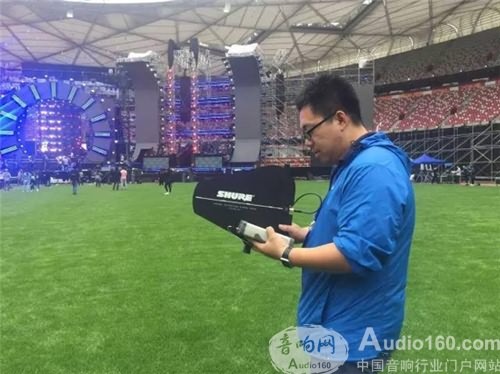

工程師進行現場干擾頻率偵測檢查
為保證安全，本場演出中Axient無線系統采用頻率分集模式。即一個發射機用兩個頻率進行發射，Axient 接收機可持續分析信號質量，使兩個頻率在一個通道提供最佳的音頻。在兩個獨立的無線電射頻信號傳輸同一個音頻信號時，某個頻率上出現直接的無線電射頻干擾會引起零中斷。不會產生惱人的信號丟失現象或音頻噪聲，接收機無縫地自動切換到另一個頻率，提供清晰的不間斷的音質。

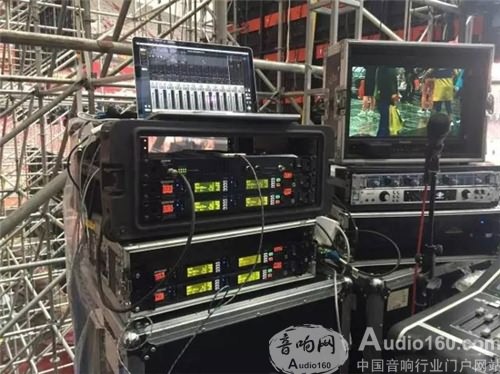

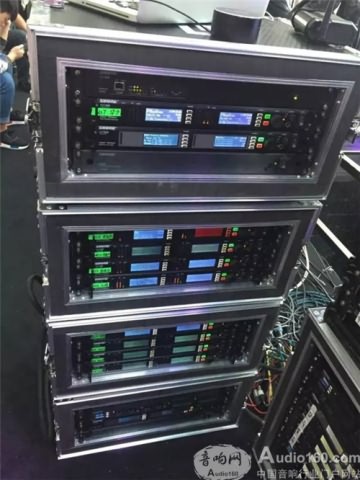

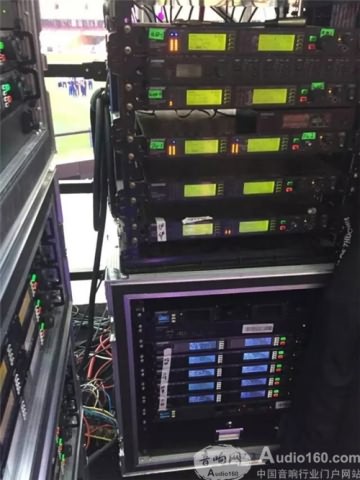

現場使用Axient無線管理網絡及UHFR無線系統

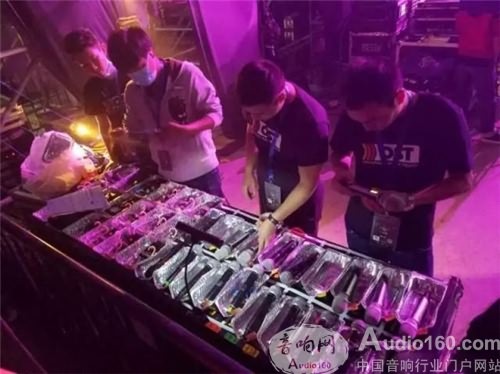

無線手持發射機放在鋁箔紙盒中
無線手持發射機放在鋁箔紙盒中，可一定程度上防止IMD互調失真。

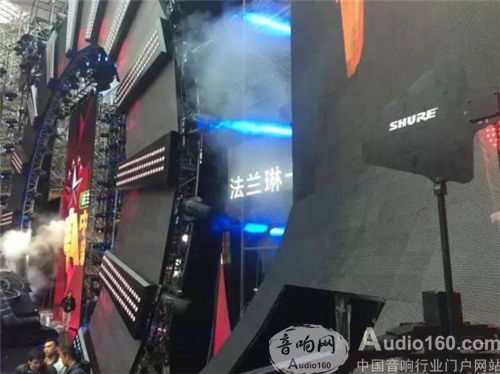

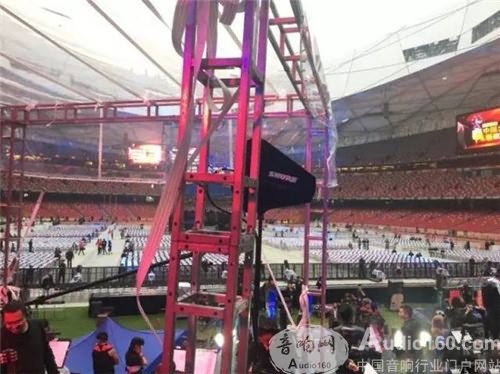

現場部分天線布置情況

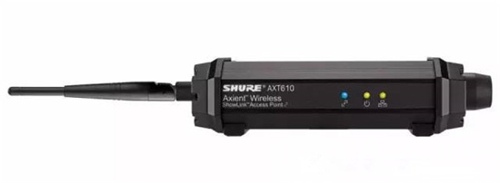

Shure Axient遠程控制訪問接入點showlink™AXT610
同時，Shure Axient®系統還擁有遠程控制功能。Axient®網絡上的遠程控制訪問接入點showlink™AXT610，遠程對發射機設置做出更改，真正實現了實時雙向無線遠程控制。工程師協調場內不同設備的無線頻率并進行統一地規劃后，計算出備份頻點輸入頻譜管理器。在遇到干擾、接收機報警情況后，使用遠程控制功能將發射機和接收機切換備份頻點。
Shure Axient無線管理網絡充電模塊設備
Shure Axient®具有先進的電源管理功能。配備的高性能鋰電池高效耐用，模塊化、可聯網。使用時長最高可達10小時以上。并可結合訪問接入點遠程控制發射機，節省電力。

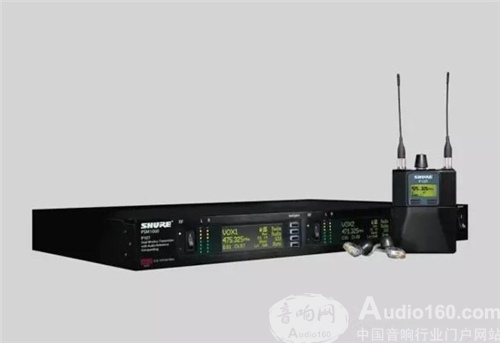

Shure PSM1000入耳式個人監聽系統
PSM1000無線個人監聽系統
本場演出使用了Shure PSM1000入耳式個人監聽系統，作為演員監聽設備。
Shure PSM1000個人監聽系統達到目前個人監聽系統的最先進水平。全尺寸機架式安裝，雙通道，可聯網發射機是專業大型巡演和固定安裝的首選。分集腰包接收機可帶來清晰的射頻信號和音質。通過以太網連接可遠程控制發射機，及通過無線工作臺（Wireless Workbench®）軟件進行復雜的頻率管理。
PSM1000個人返聽系統全頻段掃描的P10R腰包接收機，可快速找到清晰可用，兼容的頻點，并在腰包菜單顯示屏上提供高分辨率頻譜圖，其CueMode 功能可監聽不同的舞臺混音并可在一個腰包內儲存多達20個通道，便于快速查找。P10R為分集腰包接收機，這一設計極大提高了信號接收狀態和范圍。

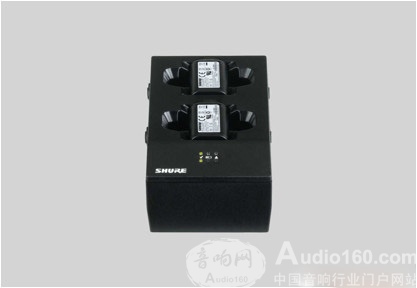

舒爾可重復充電鋰電池SB900及充電器模塊SBC200
PSM1000個人返聽系統配備可重復充電鋰電池（SB900）。經過長期的實踐經驗也得出，PSM1000個人無線返聽系統一定要使用充電鋰電池，才能保證其最完美的音質！
面對越來越難以駕馭的射頻狀況，Shure Axient無線管理網絡和Shure PSM1000入耳式個人監聽系統已經越來越多被應用在各大高水平的演出、電視真人秀欄目當中，持續提供真正智能全面的無線綜合終極解決方案。革新力量，簡潔體驗，切實保障大型重要場合的無線需要，舒爾無線系統定義了全新的音響業界標準。
|
